Armado, Fijación de Gabinetes y Montaje de Equipos Activos de Red
La correcta preparación y armado de gabinetes y racks de telecomunicaciones es la piedra angular para garantizar un acondicionamiento térmico óptimo, la mantenibilidad de las conexiones pasivas y el soporte mecánico adecuado de los equipos activos de red (switches, routers y servidores).
1. Tipos de Gabinetes y Racks Normalizados (EIA-310-E)
Los armarios técnicos se miden en Unidades de Rack (donde 1U equivale a 1.75 pulgadas / 44.45 mm de altura útil):
- Racks Abiertos de 2 y 4 Columnas (Open Frames 42U / 45U): Estructuras sin laterales ideales para Cuartos de Telecomunicaciones cerrados. Facilitan la ventilación libre y el parcheo de alta densidad.
- Gabinetes Murales o Pared (6U a 15U): Armarios compactos diseñados para anclarse en pared en oficinas satélite o pisos intermedios con espacio reducido.
- Gabinetes de Pie Autoportantes (22U a 47U): Estructuras cerradas con puerta frontal microperforada de vidrio/acero, paneles laterales desmontables y cerradura de seguridad. Empleados en salas de cómputo y Data Centers.

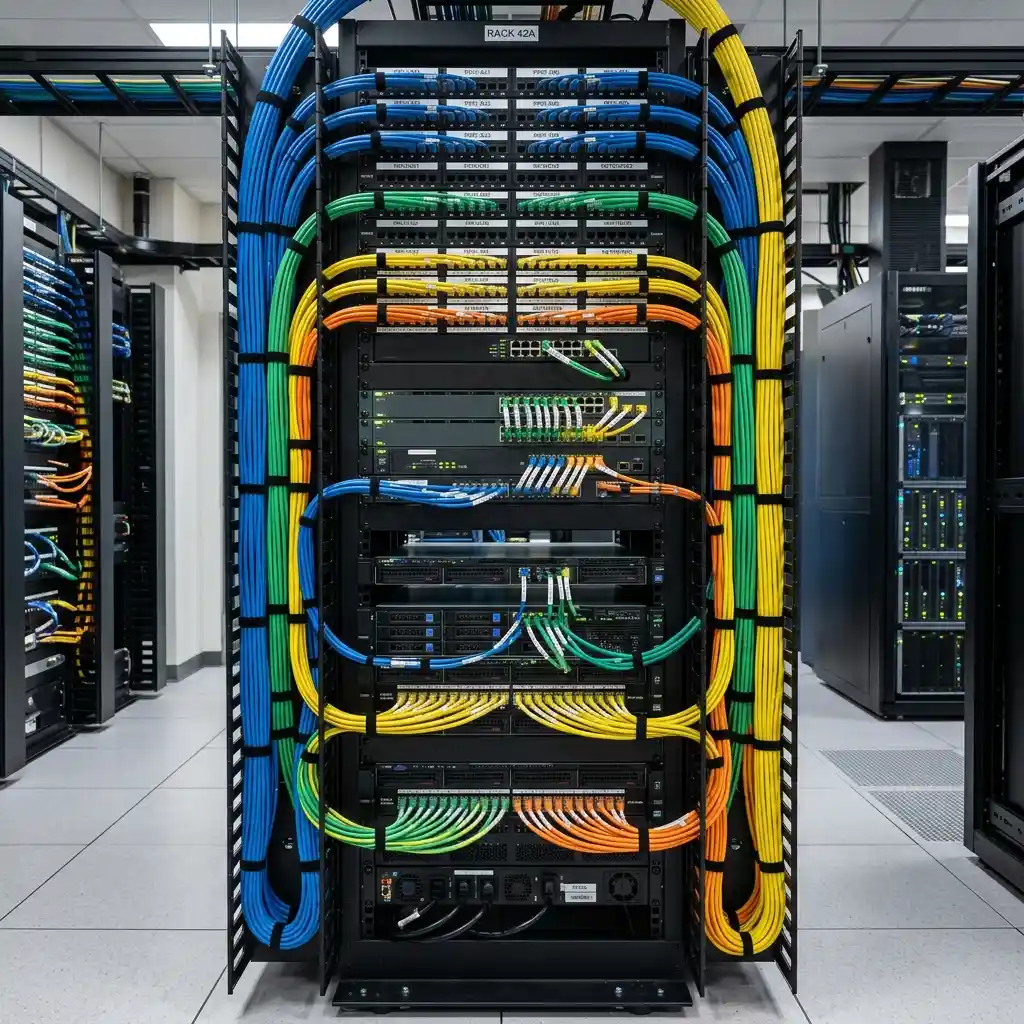

2. Disposición Topológica Interna de Componentes (U-Space Allocation)
| Ubicación Vertical | Componentes Instalados | Criterio de Organización |
|---|---|---|
| Zona Superior (RU 38 a 42) | Paneles de parcheo de Fibra Óptica (LIU / Enclosures) | Protección de fusiones ópticas y menor riesgo de fricción |
| Zona Media (RU 18 a 37) | Alternancia de Patch Panels de Cobre y Switches de Acceso | Uso de latiguillos cortos (0.5m) evitando acumulaciones |
| Zona Inferior (RU 1 a 17) | Bandejas fijas, UPS Online, Banco de Baterías y Servidores | Concentración del centro de gravedad pesado en la base del rack |
Los gabinetes de pie deben fijarse mediante bulones expansivos de acero a la losa de hormigón y nivelarse mediante sus patas regulables para evitar vibraciones o inclinaciones peligrosas.
3. Servicios de Armado e Integración de Racks IT
¿Necesita acondicionar un nuevo sitio principal (Site) o montar nuevos gabinetes de comunicaciones?
Servicio de Armado, Fijación e Integración de Racks
Montamos gabinetes, organizadores verticales/horizontales, unidades PDU y realizamos el peinado de latiguillos.
