Guía Técnica Tutorial: Cómo Armar un Cable de Red RJ-45 Paso a Paso
El armado o conectorización manual de cables de red RJ-45 es una maniobra fundamental en el tendido de patch cords y latiguillos de área de trabajo. Garantizar que cada uno de los 8 conductores de cobre quede fijado en la posición estándar adecuada previene errores de paradiafonía y pérdida de velocidad Gigabit.
1. Código de Colores Oficiales según la Norma TIA-568
Existen dos secuencias normadas para el ordenamiento de los 4 pares trenzados en la ficha RJ-45. En Argentina y América Latina, la especificación T568B es el estándar predilecto para redes comerciales:
| Pin RJ-45 | Secuencia T568B (Estándar Comercial) | Secuencia T568A (Alternativo / Residencial) |
|---|---|---|
| Pin 1 | Blanco / Naranja | Blanco / Verde |
| Pin 2 | Naranja | Verde |
| Pin 3 | Blanco / Verde | Blanco / Naranja |
| Pin 4 | Azul | Azul |
| Pin 5 | Blanco / Azul | Blanco / Azul |
| Pin 6 | Verde | Naranja |
| Pin 7 | Blanco / Marrón | Blanco / Marrón |
| Pin 8 | Marrón | Marrón |

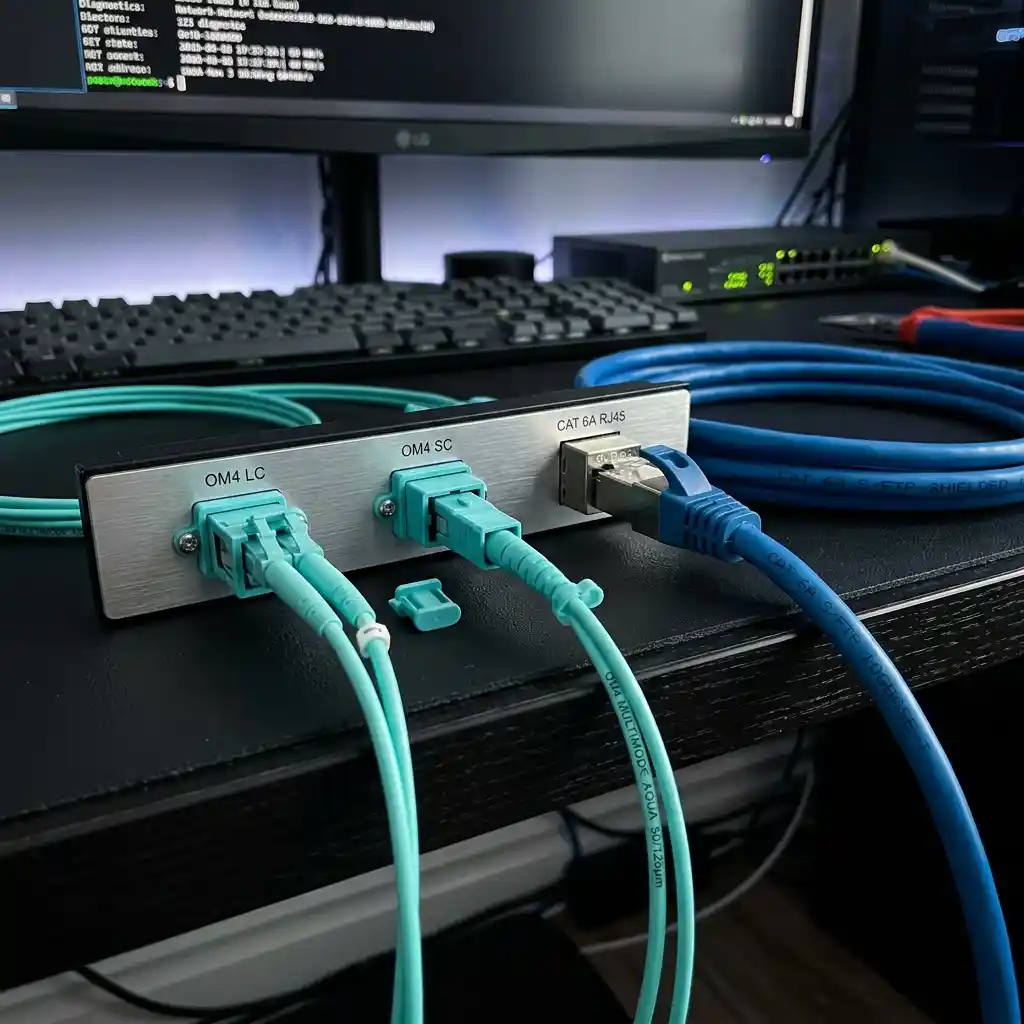

2. Herramientas Indispensables para el Armado
- Cable UTP Categoría 6 / 6A: Conductor de cobre sólido o multifilar con cruceta separadora de pares.
- Conectores Modulares RJ-45 (Macho): Conectores con contactos dorados (50 micrones de oro).
- Pinza Crimpadora (Crimping Tool): Herramienta de presión mecánica para fichas RJ-45 de 8 pines.
- Pelacables de Red (Stripper): Cuchilla circular para cortar la cubierta sin mellar los hilos.
- Tester de Continuidad de Red: Comprobador LED para validar mapa de pines de 1 a 8 y masa.
3. Procedimiento de Armado Paso a Paso
Paso 1: Pelado de la Vaina Exterior
Remueva aproximadamente 2.5 cm de la funda aislante externa utilizando el pelacables giratorio. Evite ejercer presión excesiva para no marcar el revestimiento de los conductores de cobre.
Paso 2: Destrenzado y Alineación según T568B
Separe los 4 pares de cobre. Aplane y organice los 8 hilos en una fila horizontal siguiendo la secuencia T568B: Blanco/Naranja, Naranja, Blanco/Verde, Azul, Blanco/Azul, Verde, Blanco/Marrón, Marrón.
Al introducir los cables en la ficha RJ-45, la distancia donde los pares quedan destrenzados no debe superar los 13 milímetros (0.5 pulgadas). Destrenzar en exceso causa fallo automático en los test de paradiafonía (NEXT).
Paso 3: Corte Nivelado de Hilos
Una vez alineados los hilos en el orden correcto, efectúe un corte limpio y recto a 1.2 cm de la cubierta exterior utilizando la cuchilla de la crimpadora.
Paso 4: Inserción y Crimpado de la Ficha RJ-45
Empuje los 8 hilos firmemente dentro del conector RJ-45 hasta comprobar que cada extremo toque la pared frontal del conector. Asegúrese de que la cubierta plástica externa quede aprisionada dentro del tope del conector para evitar tirones. Introduzca la ficha en la matriz de la pinza crimpadora y apriete con firmeza.
Paso 5: Comprobación con Tester de Red
Conecte ambos extremos del latiguillo en las unidades emisora y receptora del probador de continuidad. La secuencia LED debe encenderse en orden correlativo perfecto del 1 al 8.
