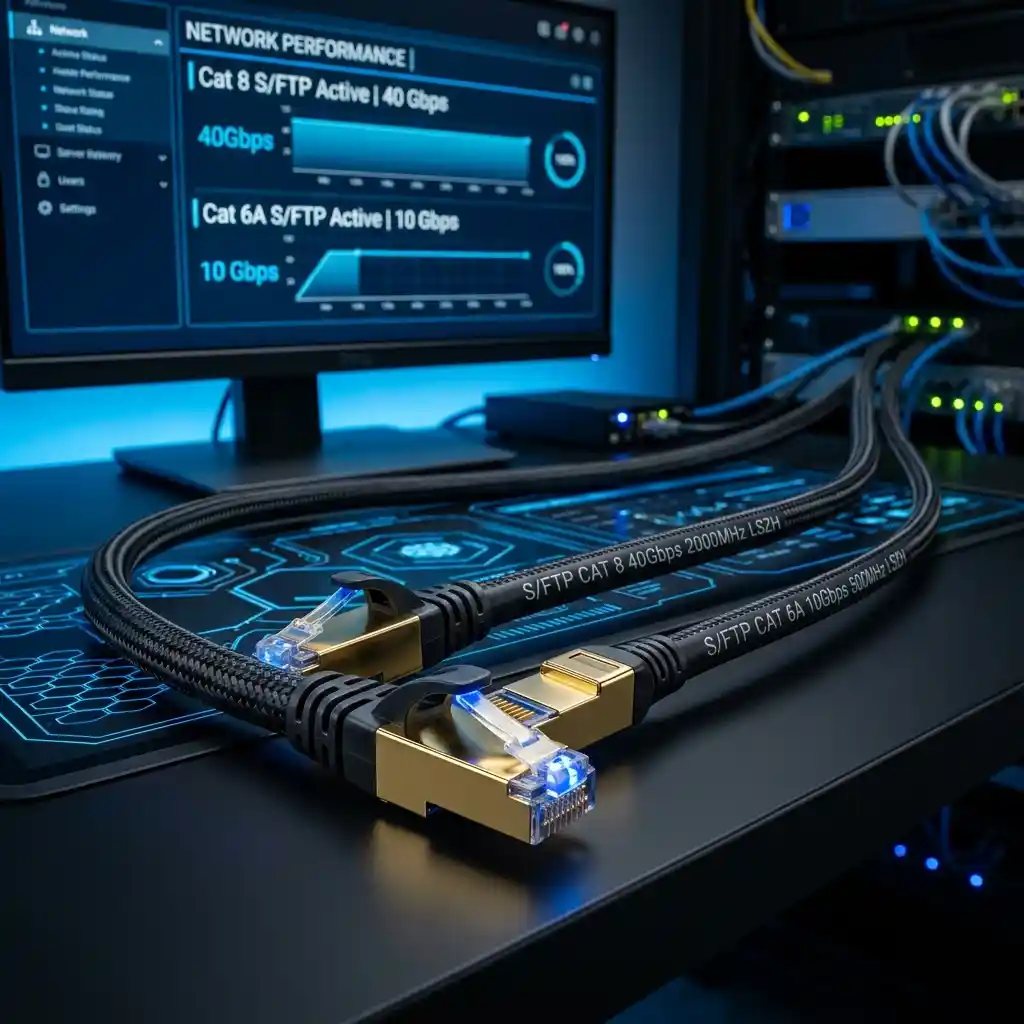

Características técnicas y blindaje S/FTP de cables de red

Un sistema de cableado estructurado destaca por cumplir con rigurosos atributos de ingeniería pasiva que aseguran la integridad física y la estabilidad de las transmisiones de datos a frecuencias de hasta 2000 MHz. Evaluar los parámetros cualitativos de la planta física permite proyectar infraestructuras sólidas y escalables.

1. Impedancia Característica Estándar de 100 Ohmios

Todos los componentes pasivos de cobre (cables, jacks RJ45, patch panels y latiguillos) deben presentar una impedancia nominal constante de 100 $\Omega$ ($\pm 15\%$) en su rango de operación. Las desviaciones en la impedancia generan reflexiones de señal y pérdidas por retorno (*Return Loss*), degradando la tasa de transferencia en enlaces 10GBASE-T.

2. Cancelación de Ruido por Tasa de Trenzado Diferencial (Twist Pitch)

El principio físico fundamental del cable de par trenzado radica en el rechazo en modo común. Cada uno de los 4 pares posee un paso o tasa de trenzado (*twist pitch*) geométricamente diferente entre sí. Esta variación electromagnética cancela el acoplamiento capacitivo e inductivo entre pares contiguos, minimizando la diafonía (*NEXT - Near-End Crosstalk* y *FEXT - Far-End Crosstalk*).

Blindaje electromagnético y mitigación de Alien Crosstalk (ANEXT)

En entornos industriales o de alta densidad (Data Centers), el uso de conductores con blindaje individual por par y malla global (S/FTP o F/UTP) anula completamente la interferencia electromagnética (EMI) generada por variadores de frecuencia, tableros de potencia y haces de cables paralelos.

3. Gestión Térmica y Soporte para PoE++ (IEEE 802.3bt Type 4)

Al suministrar hasta 90 Watts de potencia continua a través de los conductores de cobre (22 AWG a 24 AWG), se produce elevación de temperatura en el mazo de cables. Las instalaciones certificadas consideran el factor de disipación térmica y utilizan conductores 100% cobre electrolítico de alta pureza (evitando aleaciones de aluminio cobreado CCA), previniendo la atenuación prematura por calor.

4. Revestimientos Retardantes al Fuego y Emisión Nula de Halógenos (LSZH)

Las características mecánicas de la cubierta externa son determinantes para la preservación de activos y la seguridad de las personas en instalaciones corporativas e industriales:

  • LSZH (Low Smoke Zero Halogen): Cubierta libre de halógenos que no propaga la llama ni emite vapores tóxicos u opacos en presencia de combustión, facilitando la evacuación rápida.
  • CMP / Plenum: Cubiertas autoextinguibles formuladas para instalación en plenos de ventilación e inyección de aire acondicionado.

5. Resumen Parámetros por Categoría de Transmisión

Categoría / Clase Ancho de Banda Velocidad Máx. Garantizada Construcción Pasiva Aplicación Principal
Categoría 6 / Clase E 250 MHz 1 Gbps (10Gbps hasta 37m) UTP (Con separador cruceta) Redes LAN Oficinas Estándar
Categoría 6A / Clase EA 500 MHz 10 Gbps (10GBASE-T a 100m) F/UTP / U/FTP / S/FTP Corporativo Enterprise & Wi-Fi 6E/7
Categoría 8.1 / Clase I 2000 MHz (2 GHz) 25G / 40G (Canal de 30m) S/FTP (Par blindado + Malla) Enlaces Switch-to-Server Data Center
