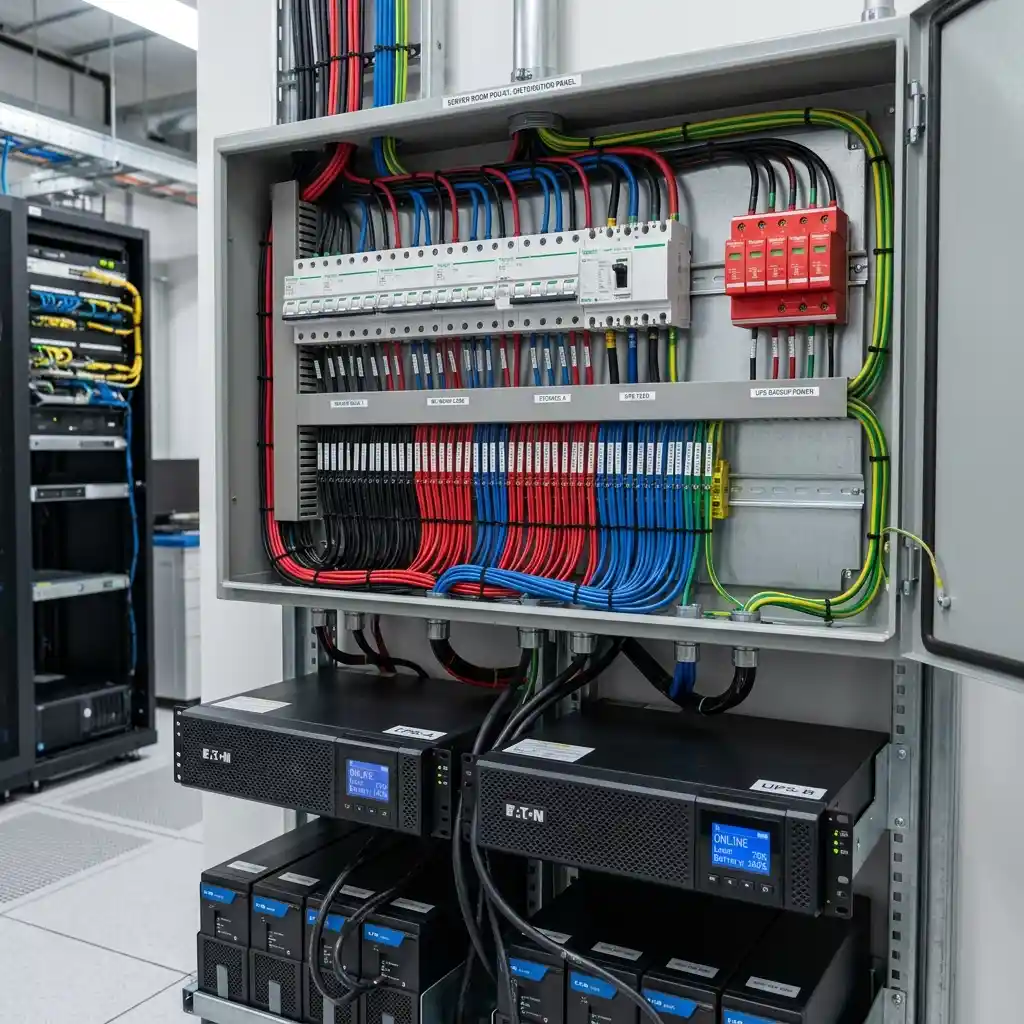

Instalación de Tableros Eléctricos Industriales y Sistemas de Energía Ininterrumpida (UPS)
La estabilidad de la red de datos depende directamente de la calidad de la energía eléctrica que alimenta los equipos activos. Un diseño de energía ininterrumpida compuesto por tableros de distribución dedicados, sistemas UPS de doble conversión en línea y barras de puesta a tierra equipotenciales previene reinicios imprevistos y protege la electrónica de red.
1. Componentes de la Arquitectura Eléctrica para Salas de IT
Para garantizar una disponibilidad del 99.99% (Tier III), la instalación eléctrica pasiva debe estructurarse mediante los siguientes subsistemas:
- Tableros Seccionales de Telecomunicaciones (TST): Tableros dedicados exclusivamente a la alimentación del equipamiento del cuarto de telecomunicaciones, equipados con llaves termomagnéticas y protecciones diferenciales por circuito.
- Sistemas UPS de Doble Conversión en Línea (Online Topology): Unidades redundantes (N+1 o 2N) que rectifican y reconstruyen continuamente la onda senoidal pura de tensión, aislando los servidores de microcortes, picos o transitorios.
- Distribución Vertical de Potencia (PDU Administrables): Unidades de distribución de energía montadas en rack con monitoreo remoto de consumo por tomacorriente y capacidades de conmutación.
- Sistema de Puesta a Tierra para Telecomunicaciones (TIA-607-D): Conexión del gabinete a la barra colectora de tierra de telecomunicaciones (TGB/TMGB) para disipar estática y ruido electromagnético.
2. Especificaciones de Protección Eléctrica según Normativa AEA y TIA
| Elemento de Protección | Requerimiento Normativo | Función de Protección |
|---|---|---|
| Descargadores de Sobretensión (DPS Clases I/II) | Instalación en Tablero Principal | Desvío a tierra de picos originados por descargas atmosféricas |
| Interruptor Diferencial Inmunizado | Sensibilidad de 30 mA (Tipo A/Superinmunizado) | Prevención de disparos intempestivos causados por fuentes conmutadas IT |
| Resistencia a Tierra Equipotencial | Inferior a 5 $\Omega$ (Medición con telurímetro) | Garantía de la efectividad del blindaje en cables S/FTP y la seguridad física |
Las fluctuaciones en el conductor de neutro o una impedancia de tierra deficiente introducen armónicos de corriente que causan reinicios espontáneos en switches core y servidores.
