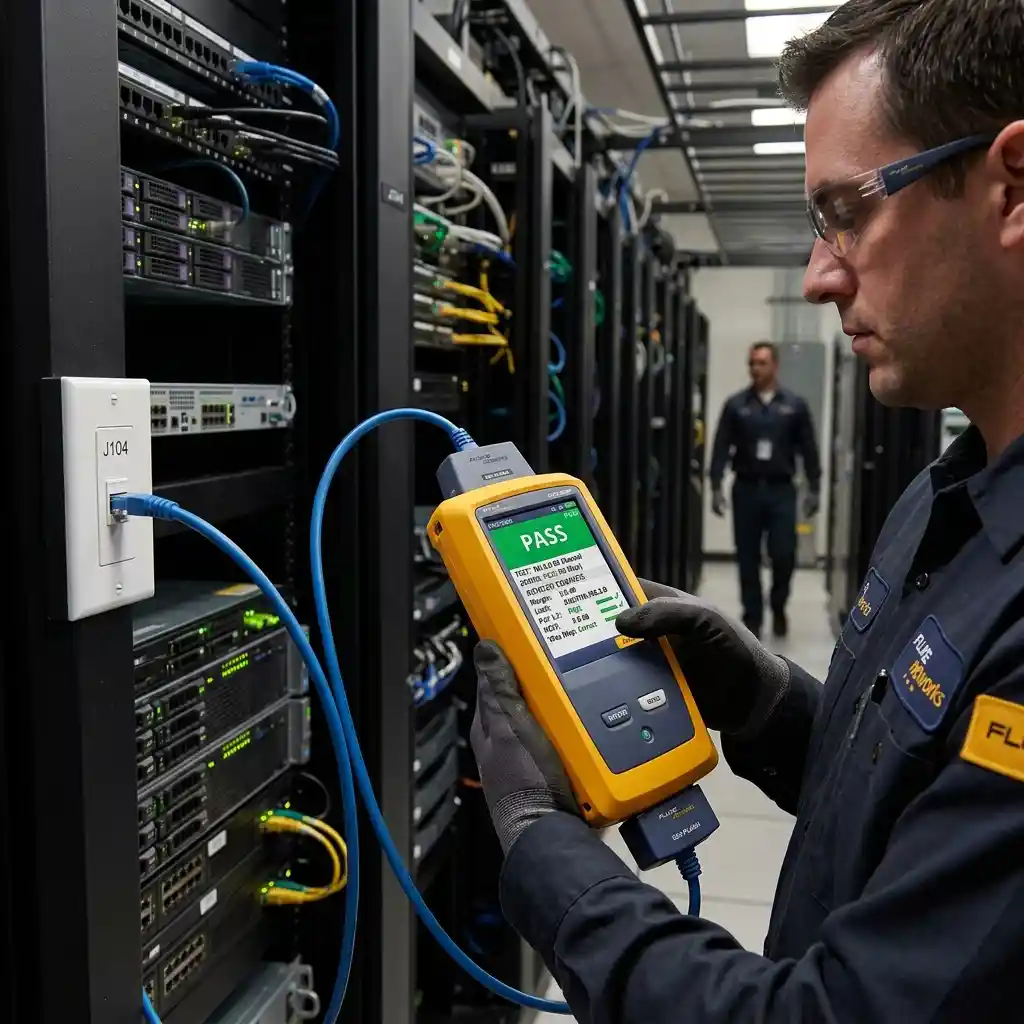

La certificación de cableado estructurado es el único procedimiento homologado mediante el cual un analizador de campo de Nivel 2G / Nivel VI (como las series Fluke Networks DSX CableAnalyzer) verifica analíticamente que un canal de cobre o fibra cumple con todos los límites eléctricos definidos por las normas TIA e ISO.

1. Diferencia entre Verificación, Calificación y Certificación

  • Verificación (Wiremap / Mapa de Cableado): Comprueba la continuidad básica de los 8 hilos de cobre y la ausencia de cortocircuitos o pares cruzados (probadores tipo comprobador de continuidad simple). No garantiza velocidad.
  • Calificación: Determina si el cable puede transmitir datos a velocidades de 1 Gbps o 10 Gbps mediante el envío de tramas Ethernet de prueba, sin medir parámetros físicos normados.
  • Certificación de Nivel de Campo (Normativa ANSI/TIA-1152-A): Mide exhaustivamente parámetros físicos de radiofrecuencia a lo largo de todo el espectro de la categoría (hasta 500 MHz en Cat 6A o 2000 MHz en Cat 8), entregando un informe técnico en formato PDF oficial. Es requisito indispensable para solicitar la garantía de 20 o 25 años del fabricante (Furukawa, Siemon, Panduit, Datwyler).

2. Configuración de Prueba: Enlace Permanente vs Canal Completo

Enlace Permanente (Permanent Link)

Evalúa el segmento fijo de la instalación: desde el panel de parcheo (*patch panel*) en el TR hasta la toma fija del área de trabajo (Faceplate), excluyendo los latiguillos de usuario. Es la prueba estándar obligatoria para la recepción de obra por parte del cliente o auditor técnico.

Canal Completo (Channel)

Incluye la totalidad del enlace permanente más los dos latiguillos de parcheo (*patch cords*) de los extremos (hasta 100 metros en total).

3. Parámetros Eléctricos Ensados en el Informe de Certificación

Parámetro Físico Abreviatura Significado y Causa de Falla
Mapa de Cableado Wiremap Conectorización incorrecta de los pares T568B o corte de hilos.
Longitud y Retardo Length / Delay Exceso de distancia respecto al límite normado (> 90 m en permanente).
Pérdida por Inserción / Atenuación Insertion Loss Degradación de la señal por longitud excesiva o temperatura elevada.
Diafonía en el Extremo Cercano NEXT (Near-End Crosstalk) Destrenzado excesivo de los pares al ponchar la toma RJ-45 (> 13 mm).
Pérdida por Retorno Return Loss Variaciones abruptas en la impedancia por aplastamiento o doblado del cable.
Diafonía Alienígena ANEXT (Alien NEXT) Acoplamiento entre cables adyacentes en mazos apretados (crítico en Cat 6A).
Regla de Oro en Conectorización Keystone

Al destrenzar los pares para fijarlos en el conector jack hembra RJ-45, la distancia máxima de pares destrenzados no debe superar los 13 milímetros (1/2 pulgada). Exceder este límite provocará un fallo inmediato en la prueba de NEXT a alta frecuencia.

4. Certificación en Fibra Óptica (Tier 1 vs Tier 2)

  • Certificación Tier 1 (OLTS - Optical Loss Test Set): Mide la atenuación óptica total (dB) del enlace y la longitud de la fibra utilizando una fuente de luz y un medidor de potencia.
  • Certificación Tier 2 (OTDR - Reflectómetro en el Dominio del Tiempo): Traza la gráfica de reflectometría para caracterizar cada evento del enlace (empalmes por fusión, conectores LC/SC, dobleces y atenuación por metro).
