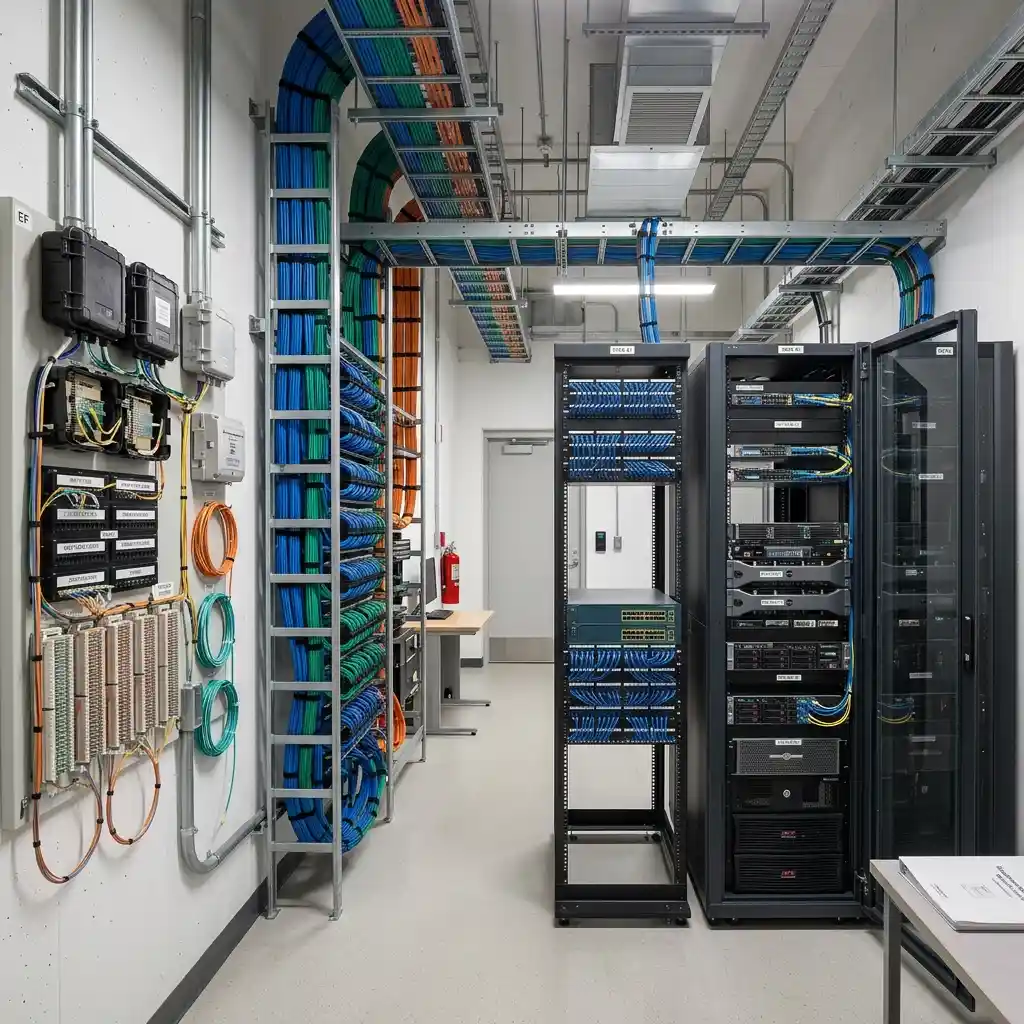

Montaje de bandejas portacables metálicas e infraestructura de soporte de red

Las canalizaciones e infraestructuras de soporte pasivo constituyen el esqueleto mecánico que alberga, guía y protege el mazo de cables de telecomunicaciones a lo largo del inmueble. El diseño y montaje de estos caminos se rige por la norma internacional ANSI/TIA-569-D.

1. Tipos de Canalizaciones y Rutas Pasivas

Dependiendo del entorno edilicio (naves industriales, oficinas comerciales o centros de cómputo), se emplean distintos sistemas de canalización:

  • Bandejas Portacables Metálicas Perforadas / Escalerillas: Solución principal en tinglados, plenos de cielorraso y salas de servidores. Proporcionan excelente ventilación, disipación de calor para aplicaciones PoE++ y facilidad de tendido.
  • Cañerías Metálicas de Acero Semipesado (DAE - Ducto de Acero Estructurado): Utilizadas en tendidos a la vista o industrias pesadas. Ofrecen blindaje completo contra interferencias electromagnéticas (EMI) y protección contra impactos mecánicos.
  • Cañerías Embutidas en Mampostería / Hormigón: Conducciones internas rígidas o flexibles ignífugas para bajadas a tomas de pared.
  • Canaletas Plásticas y zócalos de PVC Ignífugo: Utilizados para tendidos superficiales en oficinas terminadas sin cielorraso suspendido, con tabique divisorio de señal y potencia.

2. Reglas de Diseño y Factor de Llenado Normativo (TIA-569-D)

Parámetro de Canalización Límite Estándar TIA-569 Motivo de Ingeniería
Factor de Llenado Inicial (Initial Fill) Máximo 40% de la sección transversal Garantizar un 60% de espacio libre para expansiones futuras
Tramos Continuos de Cañería Máximo 30 metros sin caja de inspección Evitar tensión excesiva de tracción durante el tirado de cables
Curvas en Cañerías Rígidas Máximo dos curvas de 90° (180° en total) entre cajas Prevenir aplastamiento o deformación del paso de trenzado
Puesta a Tierra de Bandejas Metálicas (TIA-607-D)

Todas las secciones de bandejas portacables metálicas deben estar interconectadas eléctricamente mediante puentes de masa (*jumpers* de cobre flexible) y vinculadas al sistema de tierra de telecomunicaciones.
